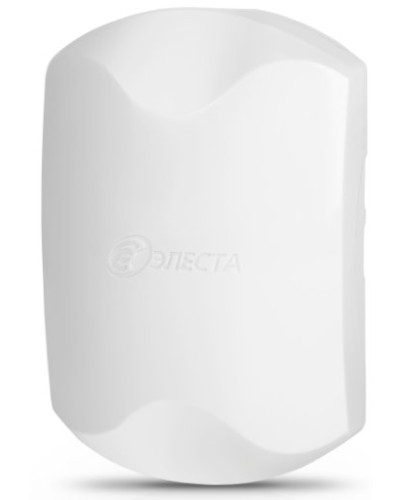

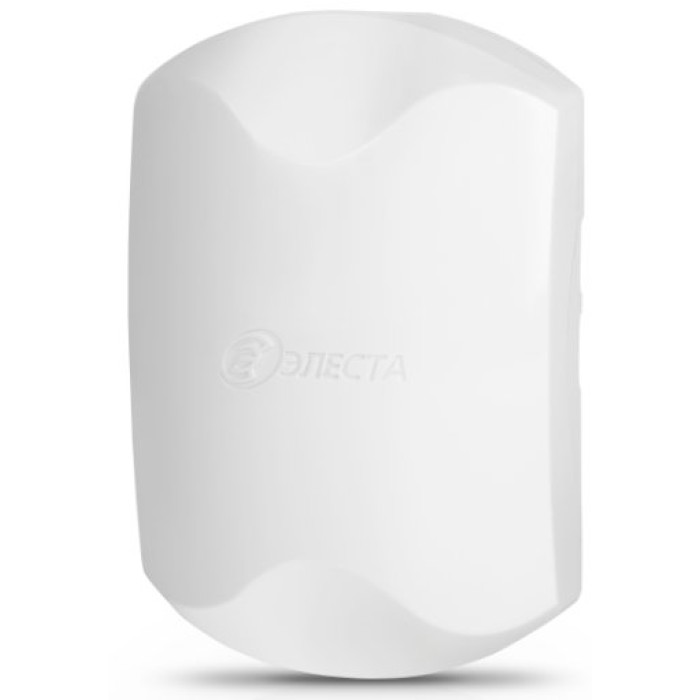

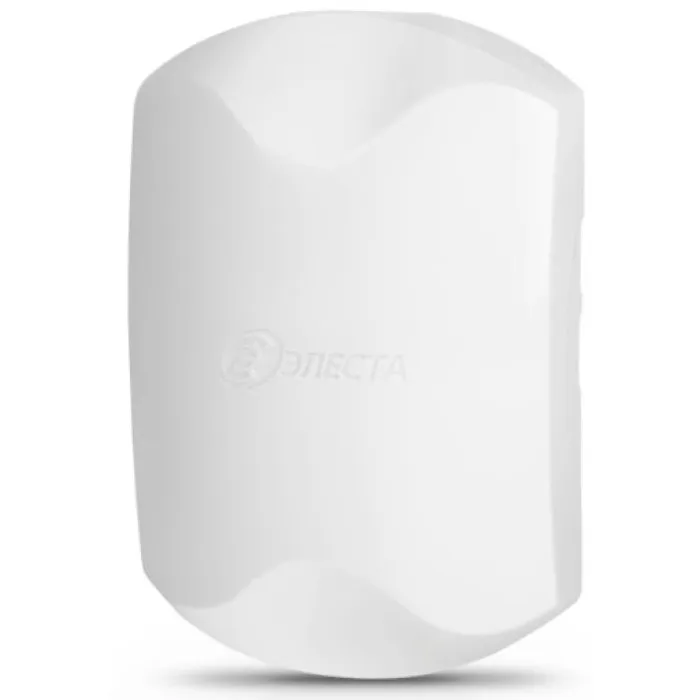

Описание Юпитер-7620. Блок релейный радиоканальный. Элеста

Устройство исполнительное радиоканальное для работы в составе системы "Юпитер-868-ОТС"; два исполнительных выхода: потенциальный (ПВ) 12/24 В (1,2 А/0,6 А) с контролем линии, релейный 250 В (2 А); питание устройства ER14250 3.7 В, питание ПВ и реле - CR123 3 В; IP41, t-раб. -30...+55°C, габ.размеры 105х70х30 мм

Назначение изделия

Устройство исполнительное радиоканальное автономное Юпитер-7620 предназначено для использования в составе радиоканальной подсистемы охранно-технологической сигнализации «Юпитер-868-ОТС» для активации внешних устройств: оповещателей речевых, оповещателей звуковых, оповещателей световых, технологических приводов, клапанов и двигателей, при получении команды по радиоканалу от сегментных устройств РКПС.

Особенности

- напряжение выхода электропитания нагрузки 3, 5, 9, 12 или 24 В по выбору пользователя;
- контроль разряда батарей;
- контроль состояния цепи питания нагрузки;
- контроль температуры;
- контроль вскрытия корпуса;
- индикация: двухцветный светодиод;
- связь по радиоканалу «Юпитер-868 ОТС»;
- переключение на исполнительную батарею как на резервную при разряде основной батареи.

Параметры радиоканала:	- кол-во выходов типа "СК": 1
- протокол обмена: Юпитер-868-ОТС	Напряжение питания, B:
- диапазон рабочих частот, МГц: 864…869.2	- от встроенного элемента питания: 3.7 В (ER14250)
- излучаемая мощность, мВт: 10	- релейных выходов: 3 В (CR123)
- дальность (в прямой видимости), м: 300	Степень защиты: IP41
Параметры релейных выходов:	Диапазон рабочих температур, °С: -30…+55
- кол-во выходов типа "ОК": 1	Габаритные размеры. мм: 105х70х30
